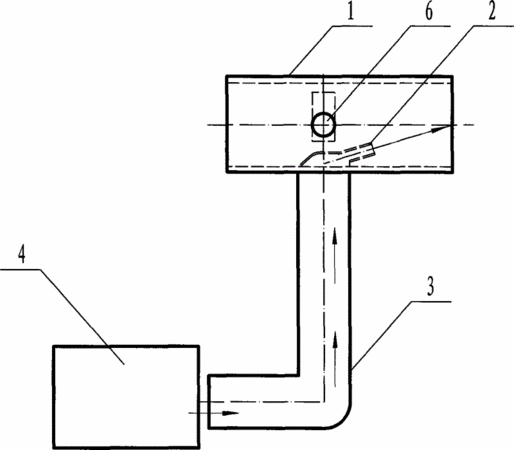

摘要：本实用新型提供一种喷雾粒度仪气雾负压保护装置，属于粒度分析仪器领域，其结构包括测量管、喷嘴、空气导管和气源，测量管的侧壁上对应开设有进光孔和出光孔，测量管的内壁上设置有一个或以上的喷嘴，且喷嘴的气流喷出方向朝向气雾出口方向，在测量管的侧壁上还设置有与喷嘴相通的空气导管，空气导管与气源相接。当气雾通过测量管时，激光通过进光孔照射雾滴，散射光通过出光孔被透镜接收；来自气源的洁净气流通过空气导管从喷嘴高速喷出，在测量管内形成一定范围的负压区域，高速气流对气雾的吸引力可防止气雾从进光孔、出光孔逸出，从而避免雾滴附着在镜头上影响测试。本实用新型在不增加现有设备体积的前提下，增强了设备(尤其是镜头)对于气雾的防护能力，对光路提供有效的保护。
- 专利类型实用新型
- 申请人济南微纳颗粒仪器股份有限公司;
- 发明人任中京;
- 地址250100 山东省济南市高新区大学科技园北区F座东2单元
- 申请号CN201120267649.1
- 申请时间2011年07月26日
- 申请公布号CN202166591U
- 申请公布时间2012年03月14日
- 分类号G01N15/02(2006.01)I;
