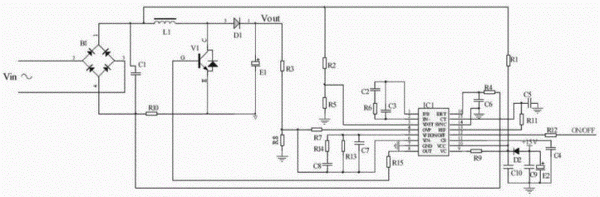

摘要：本实用新型公开了一种PFC电路及应用该电路的空调器，包括整流器、电感、开关管、二极管和PFC控制芯片；所述PFC控制芯片为平均电流型PFC控制芯片，通过整流器整流输出的直流电压经第一分压网络分压后传输至PFC控制芯片的乘法器输入脚；通过直流电源输出端输出的直流电压经第二分压网络分压后传输至PFC控制芯片的电压误差放大器输入脚；在整流器的直流侧还连接有电流采样电路，传输采样值至PFC控制芯片的电流误差放大器输入脚，进而通过PFC控制芯片产生PWM信号输出至开关管的控制极。采用本实用新型的PFC电路可以使功率因数达到0.99以上，适合应用在空调器室外机的电源电路设计中，使空调器符合谐波标准要求。
- 专利类型实用新型
- 申请人海信（山东）空调有限公司;
- 发明人安丰徳;陈建兵;尹发展;
- 地址266100 山东省青岛市崂山区株洲路151号
- 申请号CN201120280982.6
- 申请时间2011年08月04日
- 申请公布号CN202160104U
- 申请公布时间2012年03月07日
- 分类号H02M1/42(2007.01)I;
