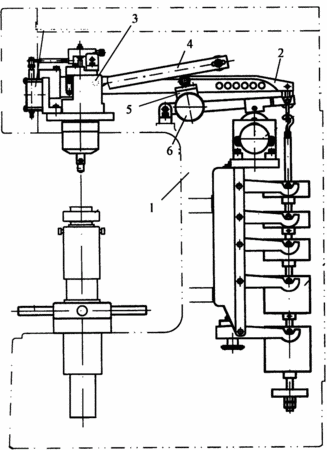

摘要:一种用于双洛氏硬度计的初试验力加载装置,包括主杠杆,主杠杆的一端设置在机架中的支点上,主杠杆的上侧设置有一个辅助力值杠杆,辅助力值杠杆的一端也设置在这个支点上,机架中设置有一个转换臂,转换臂位于辅助力值杠杆中段的下方。主杠杆上设置有3千克载荷,辅助力值杠杆上设置有7千克载荷。在测量洛氏硬度时,转动转换臂,使其与辅助力值杠杆脱离,辅助力值杠杆直接作用在主杠杆上,主杠杆产生叠加后的初试验力。在测量表面洛氏硬度时,转动转换臂,使其一端支撑辅助力值杠杆,辅助力值杠杆与主杠杆脱离,主杠杆单独提供初试验力。本实用新型采用主杠杆和辅助力值杠杆实现测量洛氏硬度和表面洛氏硬度的两种初试验力,调整方便,力值稳定。
- 专利类型实用新型
- 申请人上海尚材试验机有限公司;
- 发明人钱保根;
- 地址201411 上海市奉贤区奉城镇奉旺路373号
- 申请号CN201120245837.4
- 申请时间2011年07月13日
- 申请公布号CN202141655U
- 申请公布时间2012年02月08日
- 分类号G01N3/40(2006.01)I;G01N3/02(2006.01)I;
