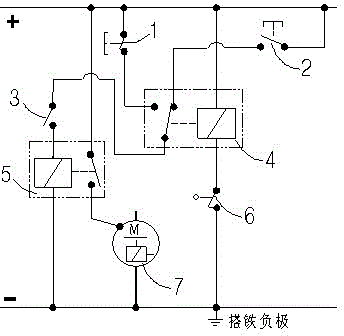

摘要：本实用新型公开了一种不需要人为设置就可实现发动机前后启动状态的自动转换的发动机的检修保护电路，包括：前、后启动按扭、启动继电器、启动马达、转换继电器和行程开关，启动马达的启动触发端通过启动继电器的常开触点组与电源正极相连，转换继电器的控制端与电源正极相连，启动继电器和启动马达各自的接地端均与电源负极相连，转换继电器的拨动触点与启动继电器的控制端相连，转换继电器的常开触点通过后启动按钮与电源正极相连，转换继电器的常闭触点通过前启动按钮与电源正极相连，转换继电器的接地端通过行程开关与电源负极相连。本实用新型通过设置用于检测发动机舱门启闭的行程开关，使得发动机处于正常的启动状态。
- 专利类型实用新型
- 申请人江苏友谊汽车有限公司;
- 发明人闻波;
- 地址215622 江苏省苏州市张家港市乐余镇兆丰乐红路22号
- 申请号CN201120159237.6
- 申请时间2011年05月18日
- 申请公布号CN202125353U
- 申请公布时间2012年01月25日
- 分类号F02B77/08(2006.01)I;
