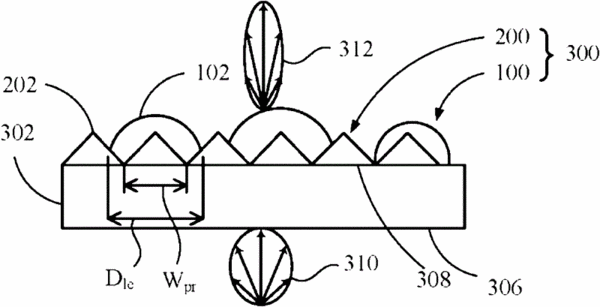

摘要：本实用新型涉及了一种聚光片，特别是涉及一种具有透镜型与棱镜型复合结构的聚光片。本实用新型由基材和复合结构层组成，基材的一面为入光面，另一面为出光面；复合结构层在基材的出光面上，复合结构层由透镜型材质层和棱镜型材质层组成；透镜型材质层由多个凸状结构组成；棱镜型材质层由多个柱状结构组成；透镜型材质层的凸状结构分布于棱镜型材质层的柱状结构之间，且在该复合结构层的一预定单位面积区域之内；凸状结构的高度大于柱状结构的高度。通过调整本实用新型中复合结构层的预定单位面积区域之内凸状结构与柱状结构之间的面积比值，可以解决已知技术中迭纹、反射迭纹、彩虹纹以及暗纹等问题，并且可调整穿过该聚光片的角度分布。
- 专利类型实用新型
- 申请人北京康得新复合材料股份有限公司;
- 发明人钟玉;
- 地址102200 北京市昌平区振兴路26号
- 申请号CN201120222496.9
- 申请时间2011年06月28日
- 申请公布号CN202119969U
- 申请公布时间2012年01月18日
- 分类号G02B19/00(2006.01)I;G02B5/04(2006.01)I;G02B3/00(2006.01)I;
