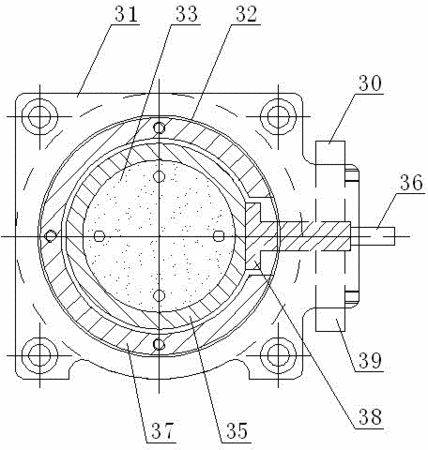

摘要:本实用新型提供一种可360度旋转的表面粗糙度测量平台,它包括底座和立柱,在立柱上设有可360度旋转的旋转机构,在旋转机构上固定有用于安装测量主机的连接块;旋转机构转动时带动连接块一起转动,以调整连接块相对于立柱的角度。所述旋转机构包括一个固定框架,在固定框架内开设有定位孔,在定位孔内设有可旋转的角度盘;角度盘被定位环限位;定位环与从固定框架上穿入的锁紧螺栓连接,在定位时,锁紧螺栓穿过定位环并将角度盘锁紧。本实用新型的测量平台解决了测量时主机与工件待测面难以保证相对水平状态的问题,使得操作更简便,提高了检测速度、测量时更平稳,降低了检测难度,从而有效的保证了测量精度。
- 专利类型实用新型
- 申请人重庆里博仪器有限公司;
- 发明人杨可;
- 地址400039 重庆市九龙坡区陈家坪帝豪名都17楼
- 申请号CN201120246384.7
- 申请时间2011年07月13日
- 申请公布号CN202119424U
- 申请公布时间2012年01月18日
- 分类号G01B21/30(2006.01)I;
