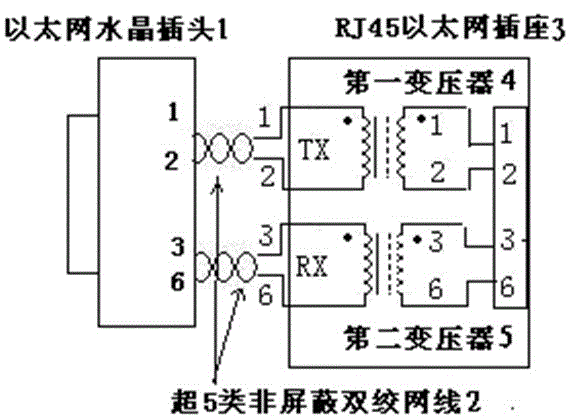

摘要：本实用新型涉及干扰信号抑制装置，特别是涉及一种等离子电视电信端传导共模干扰信号抑制装置。本实用新型是针对现有技术对于等离子产品电信端共模干扰信号消除作用很小的问题，提供一种等离子电视电信端传导共模干扰信号抑制装置，有效抑制共模干扰信号，有效解决等离子电视电信端共模传导难以通过的情况。本实用新型包括以太网水晶头1、超五类非屏蔽双绞网线2、RJ45以太网插座3、第一变压器4、第二变压器5；第一变压器4、第二变压器5、RJ45以太网插座3、超五类非屏蔽网线2和以太网水晶头1经连接成一线体。本实用新型应用于带以太网口的电视进行传导共模干扰信号的抑制场合。
- 专利类型实用新型
- 申请人四川长虹电器股份有限公司;
- 发明人丁峰峰;卢强;孙天甫;
- 地址621000 四川省绵阳市高新区绵兴东路35号
- 申请号CN201020669264.3
- 申请时间2010年12月20日
- 申请公布号CN202103696U
- 申请公布时间2012年01月04日
- 分类号H04L25/02(2006.01)I;H04L25/08(2006.01)I;
