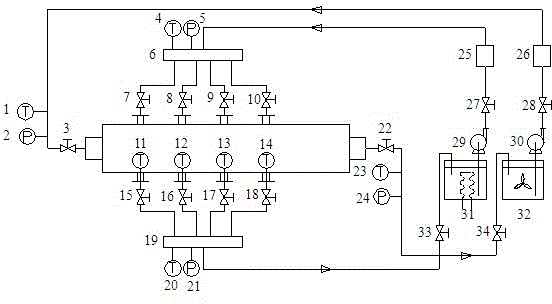

摘要：本实用新型属传热技术领域。公开一种单管换热管测试装置，基于该装置可获得实际换热器单根换热管的传热特性，进一步对管壳式换热器节点温度进行预测，以确定管壳式换热器管程和壳程流体的节点温度。它包括换热管、壳体、输送泵、储液罐及进、出口阀，其特征在于：所述换热管为单根换热管体，所述壳体由包括若干筒节、位于端部的筒节连接封头和封板，所述筒节均由圆管、筒节端部法兰和筒管上、下部接管组成，各筒节经由端部法兰依次连接；所述换热管的进、出口分别经阀门与管程储液罐连接；所述壳体的每个筒节的上接管分别经阀门连接壳程流量分配器，壳程流量分配器与壳程储液罐连接，每个筒节的下接管分别经阀门连接混流器，壳程混流配器与壳程储液罐连接。
- 专利类型实用新型
- 申请人南京工业大学;
- 发明人周剑锋;李洋;顾伯勤;董金善;黄星路;邵春雷;
- 地址210009 江苏省南京市新模范马路5号
- 申请号CN201120199041.X
- 申请时间2011年06月14日
- 申请公布号CN202101956U
- 申请公布时间2012年01月04日
- 分类号G01N25/18(2006.01)I;
