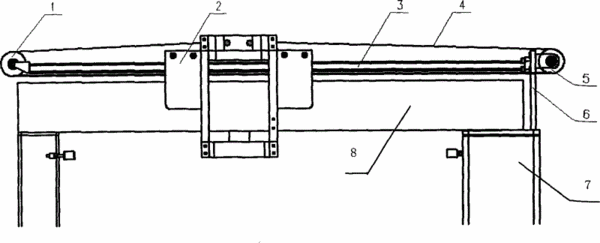

摘要：本实用新型公开了一种三坐标测量机的横梁支撑机构，包括横梁、Y轴滑架、同步带轮、固定板，其特征是：在横梁上方平行设一支撑杆，支撑杆一端设一同步带轮，另一端固定连接一固定板，支撑杆穿过Y轴滑架；固定板设一同步带轮，固定板固定连接测量机支架；两个同步带轮间套有同步带，其中一侧的同步带穿过Y轴滑架，另一侧的同步带固定连接Y轴滑架。支撑杆代替了花岗岩横梁受到的同步带的张紧力，有效避免了因横梁受力变形对测量精度产生的影响，保证了三坐标测量机的精度和稳定。
- 专利类型实用新型
- 申请人上海欧潼精密设备有限公司;
- 发明人刘炳华;
- 地址201612 上海市松江区曹农路538号4号楼底层
- 申请号CN201120145146.7
- 申请时间2011年05月09日
- 申请公布号CN202101653U
- 申请公布时间2012年01月04日
- 分类号G01B21/00(2006.01)I;
