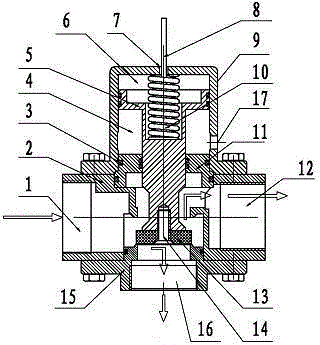

摘要：本实用新型公开了一种气动三通阀，它包括阀座、阀芯，所述阀座上密封连接着阀体，该阀体中心位置处设置有通孔，该阀体为阶梯轴状，带有安装法兰的桶状阀盖其内壁与阀体小直径轴颈相密封连接，阀盖安装法兰下端面紧压着阀体轴肩并与阀座相紧固连接，所述阀芯为阶梯轴状，阀芯大直径段与阀盖内壁相互可滑动密封连接，阀芯小直径段穿过阀体中心位置处所设置通孔并向阀座内延伸，阀芯小直径段与阀体中心位置处通孔相互可滑动密封连接，在阀芯小直径段顶端端面上固定地连接有阀盘，在阀盖内腔中还设置有压缩弹簧。该气动三通阀具有结构简单、使用寿命长的特点。
- 专利类型实用新型
- 申请人东台市东方船舶装配有限公司;
- 发明人梅益君;梅东兴;陈海斌;蔡晓幸;何丽君;
- 地址224234 江苏省盐城市东台市新街镇工业区
- 申请号CN201120085051.0
- 申请时间2011年03月28日
- 申请公布号CN202091552U
- 申请公布时间2011年12月28日
- 分类号F16K11/044(2006.01)I;F16K31/12(2006.01)I;
