    一种PCB板结构

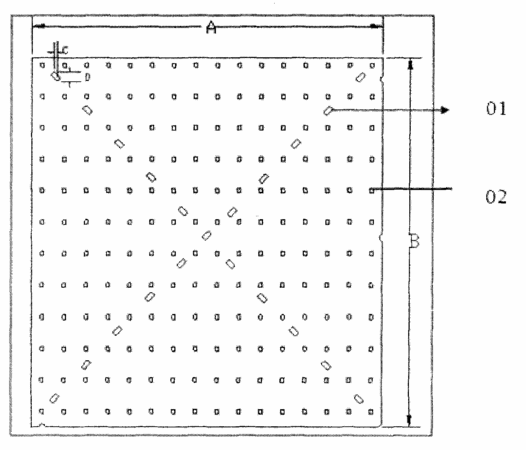

      摘要:本实用新型提供了一种PCB板结构,包括:PCB板主体、及在PCB板上成阵列排列的LED灯,沿着PCB板对角线位置对应设有复数个应力孔。本实用新型实施例与现有技术相比,有益效果在于:本实用新型通过在PCB板上进行打孔,将回流焊中产生的热应力通过孔洞的作用释放热应力,从而减小翘曲的程度,控制PCB板的平整性。同时PCB板打孔由厂家在PCB板冲切时候完成,不会增加制造成本,且可以灵活运用,使其达到应有的效果。
    • 专利类型实用新型
    • 申请人康佳集团股份有限公司;东莞康佳电子有限公司;
    • 发明人梁邦兵;
    • 地址518000 广东省深圳市南山区华侨城深南大道9008号
    • 申请号CN201120118536.5
    • 申请时间2011年04月19日
    • 申请公布号CN202059672U
    • 申请公布时间2011年11月30日
    • 分类号H05K1/02(2006.01)I;
