    用于胎儿监护仪回波信号接收的前置放大器

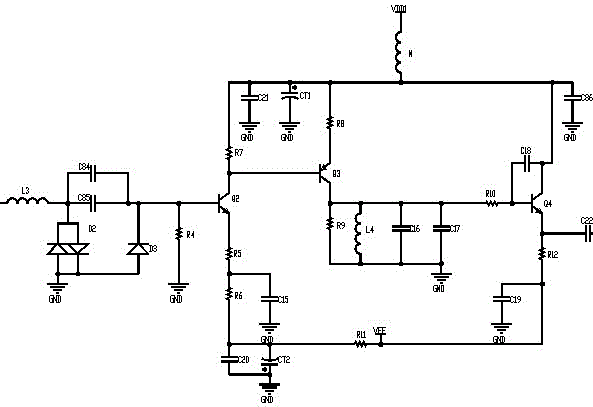

      摘要:本实用新型公开了一种用于胎儿监护仪回波信号接收的前置放大器,涉及医疗器械领域,包含有相互连接的一次滤波电路、放大电路、二次滤波电路和输出电路,所述的一次滤波电路由电感(L3)、电容(C84)、电容(C85)及其外围电路组成;所述的放大电路由三极管(Q2)、电阻(R4)、电阻(R5)、电阻(R6)、电阻(R7)及其外围电路组成;二次滤波电路由三极管(Q3)、电感(L4)、电容C(16)、电容C(17)及其外围电路组成;所述输出电路由三极管(Q4)、电容(C18)、电阻(R12)及其外围电路组成。本实用新型将回波信号经过前后两级滤波、一次放大,得到的单纯的回波放大信号从射级输出,监护结果准确、可靠。
    • 专利类型实用新型
    • 申请人泰安市迈迪医疗电子有限公司;
    • 发明人范世忠;
    • 地址271000 山东省泰安市高新技术开发区泰山科技城A区8号
    • 申请号CN201120152807.9
    • 申请时间2011年05月13日
    • 申请公布号CN202059374U
    • 申请公布时间2011年11月30日
    • 分类号H03F3/20(2006.01)I;H03F1/26(2006.01)I;
