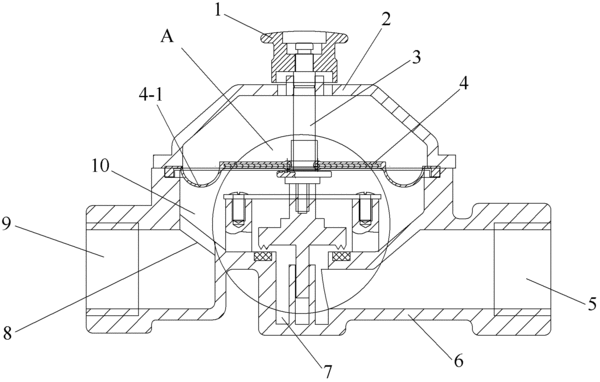

摘要:本实用新型公开了一种管道燃气安全自闭阀,包括阀体和上盖,阀体的左右两端分别设置出气通道和进气通道,阀体上且位于出气通道的内侧设置有通气孔,阀体内设置有阀口,阀口的上方为上腔体,阀口的下方为下腔体,阀体上且位于上腔体内设置柱体一和柱体二,柱体一和柱体二的上方设置隔离片,阀体上且位于柱体一和柱体二的内侧设置环形密封槽,环形密封槽内设置密封环,隔离片的中部穿设有下芯杆,下芯杆的上端设置永磁合金,下芯杆的中部设置压块,隔离片的上方设置皮膜,皮膜的中部穿设有与下芯杆同轴的上芯杆,上芯杆的上端从上盖穿出。该管道燃气安全自闭阀能实现对上腔体和下腔体的良好隔离,提高了燃气阀门的安全使用性能。
- 专利类型实用新型
- 申请人陕西亚泰电器科技有限公司;
- 发明人鱼宣;
- 地址710065 陕西省西安市高新区锦业路69号创业研发园C区1号瞪羚谷B栋502室
- 申请号CN201120158679.9
- 申请时间2011年05月18日
- 申请公布号CN202056365U
- 申请公布时间2011年11月30日
- 分类号F16K17/00(2006.01)I;
