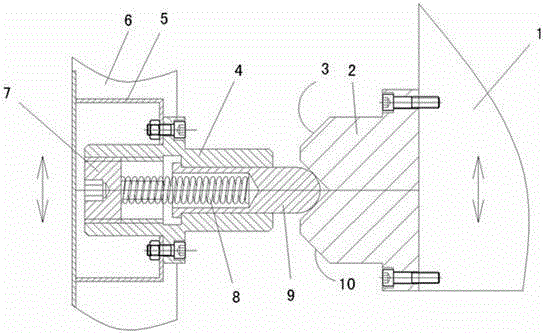

摘要：用于单拉门与床鞍之间的离合机构，在单拉门上安装有插销，在床鞍体上安装有与插销相配的插座；单拉门上固定连接有安装架，在安装架上固定连接有销座，插销位于销座的内腔，插销的右端呈圆滑状并自销座的右端伸出，插销的另一端有挡台卡在销座内的台阶上，在销座的左端有挡件，在挡件与插销之间有弹簧；插座中间有与插销右端相配的插销槽，插销槽的槽边为斜面，在插座上位于插销槽两侧有对称设置的第一斜面和第二斜面。加工工件时，可滑动单拉门使插销滑动至插座上的插销槽内，实现单拉门与鞍床结合，床鞍移动时可带动单拉门一起移动，防止了铁屑的飞溅；拉动单拉门，使插销自插座上的插销槽内滑出即可分离；本离合机构结构简单，操作容易，安全可靠。
- 专利类型实用新型
- 申请人大连机床集团有限责任公司;
- 发明人冯广超;董建军;赵宏安;孙元元;张洋;
- 地址116000 辽宁省大连市双D港辽河东路100号
- 申请号CN201120108534.8
- 申请时间2011年04月14日
- 申请公布号CN202052952U
- 申请公布时间2011年11月30日
- 分类号B23B25/00(2006.01)I;B23B25/04(2006.01)I;
