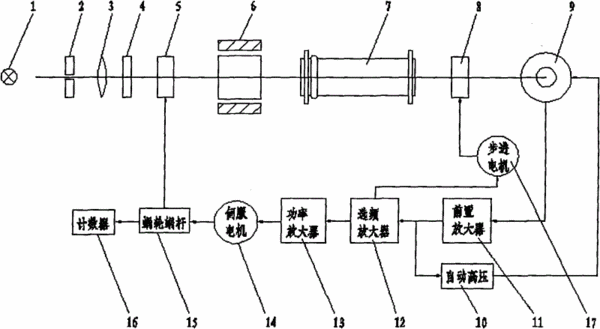

摘要：本实用新型提供一种用步进电机实现快速测量的旋光仪，包括光路部件和电路执行部件，所述光路部件包括依次连接的光源、小孔光栅、物镜、滤色片、第一偏振镜、磁旋线圈、样品管、第二偏振镜、光电倍增管；所述电路执行部件包括：与光电倍增管连接的自动高压模块，光电倍增管顺次连接有前置放大器、选频放大器、功率放大器、伺服电机、用于带动第一偏振镜动作的机械机构、计数器；所述光电倍增管还连接一用于带动第二偏振镜动作的步进电机。由于大角度由步进电机转动来进行测量，所以大大减少了测量时间。对于90度的测量范围，只需3-5秒。同时大大减少了机械转动的噪声。
- 专利类型实用新型
- 申请人上海仪迈仪器科技有限公司;
- 发明人钟建国;
- 地址201612 上海市松江区漕河泾开发区松江高科技园莘砖公路518号3幢402室
- 申请号CN201020633687.X
- 申请时间2010年11月30日
- 申请公布号CN202033279U
- 申请公布时间2011年11月09日
- 分类号G01N21/01(2006.01)I;G01N21/21(2006.01)I;
