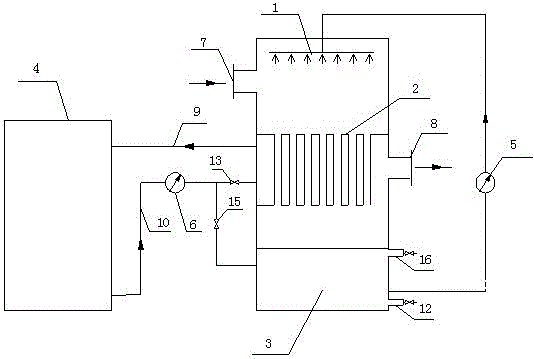

摘要：一种复合式气体净化器，主要包括喷淋装置（1）、列管式冷却箱（2）、循环水箱（3）、冷却水箱（4）、水泵Ⅰ（5）、水泵Ⅱ（6）、进气管（7）、出气管（8），其中，冷却水箱（4）通过管路与循环水箱（3）连接、其连接管路上设置有水泵Ⅱ（6），循环水箱（3）的一侧设置有进气管（7）、另一侧设置有出气管（8），喷淋装置（1）置于循环水箱（3）内、通过管路与循环水箱（3）连接、其连接管路上设置有水泵Ⅰ（5），列管式冷却箱（2）置于循环水箱（3）内、并与出气管（8）连接；本实用新型特别提供一种复合式气体净化器，将普通喷淋净化器和高效列管式冷却器结合在一起，实现水洗焦油的同时对燃气进行冷却，该净化器的结构简单、紧凑，制作成本低，占地面积小，节省冷却用水量，完全去除产出气中的焦油。
- 专利类型实用新型
- 申请人辽宁省能源研究所;
- 发明人张大雷;任永志;刘建坤;李晓伟;王贵路;崔亨哲;
- 地址115003 辽宁省营口市科飞路3号
- 申请号CN201120148572.6
- 申请时间2011年05月11日
- 申请公布号CN202030719U
- 申请公布时间2011年11月09日
- 分类号C10K1/10(2006.01)I;C10K1/06(2006.01)I;
