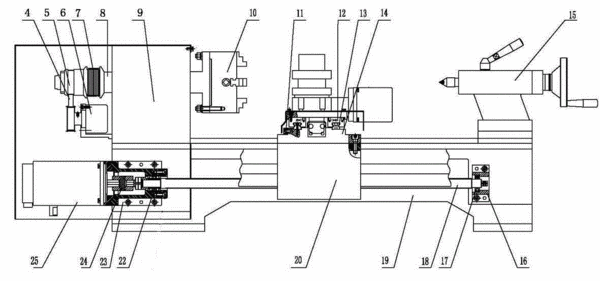

摘要：本实用新型涉及一种新型可装调维修数控教学车床，包括床身、Z轴运动机构、X轴运动机构、主轴箱和尾架，主轴箱和尾架分别安装在Z轴运动机构的两侧，所述Z轴运动机构和X轴运动机构分别由Z轴滚珠丝杠和X轴滚珠丝杠传动，所述各滚珠丝杠两端分别连接有轴承，轴承安装在轴承支座上，所述至少一轴承支座底部设有用于调整滚珠丝杠高度的调整块。本实用新型车床中的部件采用分离式设计，可以方便地实现对数控车床装配维修的训练；特别是设置了Z轴运动机构上的调整块，可方便学员实现对滚珠丝杆与导轨间平行度调整的训练；学员不仅可以在理论上了解数控车床的结构原理，而且还能对车床进行反复拆装和维修实训，从而提高学员的理解及动手能力。
- 专利类型实用新型
- 申请人浙江天煌科技实业有限公司;
- 发明人黄华圣;李坚坚;朱秀娟;刘洋;
- 地址310030 浙江省杭州市西湖区三墩镇西园五路10号
- 申请号CN201120111689.7
- 申请时间2011年04月15日
- 申请公布号CN202025476U
- 申请公布时间2011年11月02日
- 分类号G09B25/02(2006.01)I;
