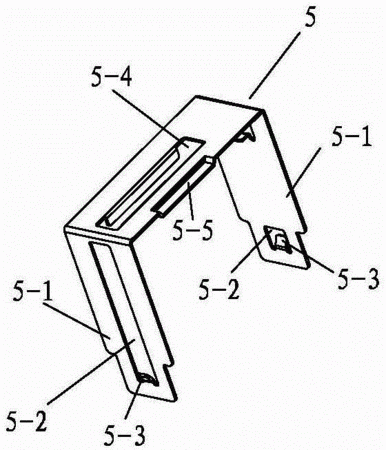

摘要：本实用新型涉及一种具有固定插座作用的支架结构，所述固定支架是一个一端开口的U字型框架体，U字型框架体开口两侧直臂上分别设有槽口，槽口内分别设有向外的弹性凸起卡片，U字型框架体连接两侧直臂的上端板上设有插座凸出槽口，所述U字型框架体开口两侧直臂的前端插入主板与主板焊接固定，所述弹性凸起卡片将转接板插座卡住固定。本实用新型通过增加插座固定支架，可以有效地固定插座，尤其是当插座需要转接PCB板与主PCB板直接焊接时，使用了此插座固定支架的结构可以避免在振动中导致转接PCB板与主PCB板焊接处的开裂、断裂等问题。其结构和工艺要求相对简单，投入成本低，在原有产品上少量的投入便可以满足更高的可靠性。
- 专利类型实用新型
- 申请人四川长虹佳华信息产品有限责任公司;
- 发明人张振波;刘云;
- 地址100125 北京市朝阳区麦子店街36号龙宝大厦3层
- 申请号CN201120028124.2
- 申请时间2011年01月27日
- 申请公布号CN202014008U
- 申请公布时间2011年10月19日
- 分类号H01R13/73(2006.01)I;
