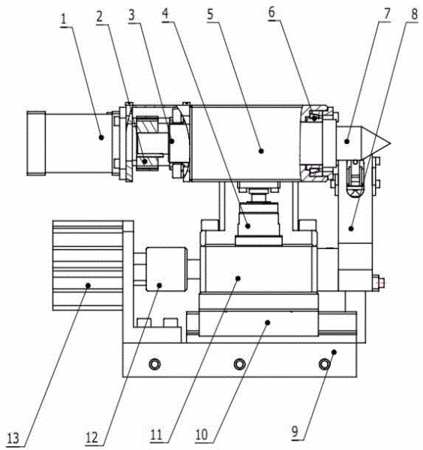

摘要：本实用新型涉及浮动顶尖，属于校直设备测控技术领域。顶尖套筒与轴承转动连接，轴承与轴承支架固定连接，呆顶尖与顶尖套筒固定连接，测量棒并与呆顶尖接触连接，伺服电机与顶尖套筒固定连接，浮动升降机构下方与底座固定连接、上方与轴承支座接触连接，直线导轨与固定支座固定连接，底座与直线导轨固定连接，气缸与固定支座固定连接，浮动接头体与气缸及底座固定连接，弹簧套接在导向轴上，导向轴与升降台滑动连接，升降台与底座、调整螺母与升降台、背母与升降台螺纹连接，位移传感器与该测量机构固定连接。优点在于整机结构具有创新性，针对比较复杂的轴类零件，节省时间，提高了校直效率。
- 专利类型实用新型
- 申请人长春汇凯科技有限公司;
- 发明人范晓望;张泳;韩巍;石伟;
- 地址130012 吉林省长春市硅谷大街1118号
- 申请号CN201020666313.8
- 申请时间2010年12月17日
- 申请公布号CN201988596U
- 申请公布时间2011年09月28日
- 分类号B21D3/00(2006.01)I;
