    用于超导磁体的吊装及调节机构

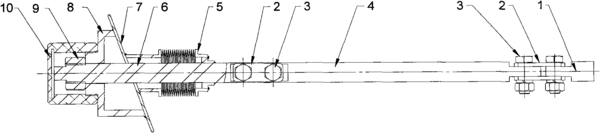

      摘要:一种用于超导磁体的吊装及调节机构,由固定拉销、环氧拉杆、调节轴、波纹管、轴座,调节螺母、保护帽等组成,其特征是固定拉销、环氧拉杆、调节轴三者通过螺栓及连接板连接起来。固定拉销焊接在被吊装磁体筒体上,轴座焊接在磁体杜瓦筒体外侧。调节轴一端有螺纹,穿过波纹管、杜瓦筒体及轴座,伸出杜瓦外,通过调节螺母固定在轴座上。波纹管一端与调节轴焊接,一端与杜瓦外筒体内侧焊接,与杜瓦外筒体构成真空密封。通过旋动螺母来调节吊装磁体中心的位置。调节完毕后,保护帽旋在轴座上,防止误操作。该吊装调节机构通过调节机构来调节并修正磁体中心的装配误差和低温下材料收缩带来的中心位移,保证磁体中心的位置与理论设计位置相一致。
    • 专利类型实用新型
    • 申请人安徽万瑞冷电科技有限公司;中国电子科技集团公司第十六研究所;
    • 发明人叶海峰;
    • 地址230088 安徽省合肥市海棠路189号
    • 申请号CN201020612614.2
    • 申请时间2010年11月10日
    • 申请公布号CN201975193U
    • 申请公布时间2011年09月14日
    • 分类号H01F6/00(2006.01)I;H01F41/00(2006.01)I;
