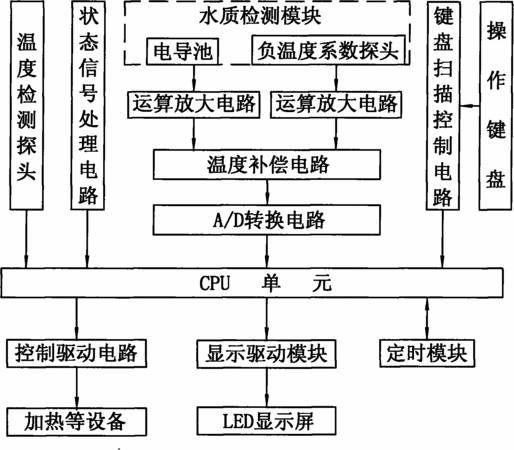

摘要:本实用新型公开了一种净化开水器状态监控显示仪,包括监控系统和LED显示屏,所述监控系统连接LED显示屏。所述监控系统包括温度检测探头模块等,所述温度检测探头模块和状态信号处理电路连接在CPU单元相应的输入端;所述水质检测模块包括电导池和负温度系数探头,电导池和负温度系数探头分别经相应的运算放大电路接至温度补偿电路,然后通过A/D转换电路接入到CPU单元相应的输入端;所述CPU单元相应的输出端通过显示驱动模块连接LED显示屏。本实用新型安装在净化开水器上使用,即时显示水的状态,能够自动调节进水及监控水质,当水质超过一定值,自动警报。使用户真实看到当前饮用水的水质情况,让用户看得清楚、喝得放心。
- 专利类型实用新型
- 申请人北京国铁科林科技有限公司;
- 发明人李秀田;郭清华;刘彦哲;
- 地址102200 北京市昌平区昌平镇西环路21号
- 申请号CN201120055246.0
- 申请时间2011年03月04日
- 申请公布号CN201974669U
- 申请公布时间2011年09月14日
- 分类号G05B19/048(2006.01)I;F24H9/20(2006.01)I;
