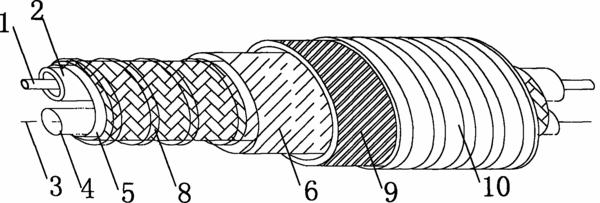

摘要:本实用新型公开了一种样品传输管,包括有:内管1,外管2,电热丝3,电热丝套管4,套管5,大套管6,内粘接层7,外粘接层8,保温管9和外层管10:所述外管2套设在内管1外部;所述电热丝套管4套设在电热丝3外部;所述电热丝套管4与外管2之间通过内粘接层7进行紧密粘接;所述套管5套设在电热丝套管4和外管2的外部;所述大套管6套设在套管5外部并与套管5通过外粘接层8进行紧密粘接;所述保温管9套设在大套管6外部;所述外层管10套设在保温管9外部。本实用新型的有益效果为:此种设计结构加热温度可以较高(150℃);更换通气的内管容易操作;加热丝与通气内管间绝缘性能好,安全性高;最外层管增强了耐用性,不易变形和受损伤,同时增强了样品传输管的整体外在美观感。
- 专利类型实用新型
- 申请人北京北分天普仪器技术有限公司;
- 发明人李洪盛;
- 地址100094 北京市海淀区永丰产业基地屯佃水塔院
- 申请号CN201120006371.2
- 申请时间2011年01月11日
- 申请公布号CN201974417U
- 申请公布时间2011年09月14日
- 分类号G01N30/16(2006.01)I;
