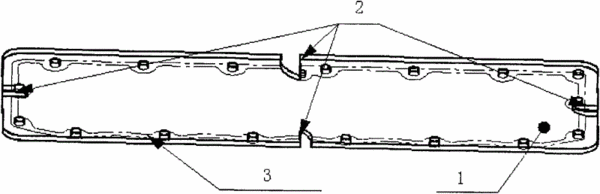

摘要：本实用新型公开了一种透明放样的划线工具，包括一块有机玻璃板，在有机玻璃板上按被加工零件1∶1划出外形、内腔、工艺基准线，并在工艺基准线加工出一缺口。划线工具放在工件上面，前后左右调整划线工具，工件内腔、外形腔标线与划线工具上的标线匀称重合，保证凸台在正确位置。非加工面不干涉以后按划线工具工艺基准线划上工件的工艺基准线。本实用新型不仅能够快速完成零件的毛坯检查、借料、基准中心找正，而且成本低廉、操作简单、不用吊装、安全高效。
- 专利类型实用新型
- 申请人广西玉柴机器股份有限公司;
- 发明人苏桂庶;
- 地址537005 广西壮族自治区玉林市天桥西路88号
- 申请号CN201120119083.8
- 申请时间2011年04月21日
- 申请公布号CN201970304U
- 申请公布时间2011年09月14日
- 分类号B25H7/04(2006.01)I;
