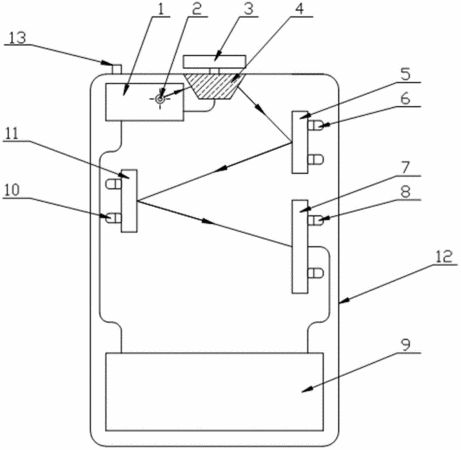

摘要：本实用新型涉及一种高精度在线数字折光仪。所述折光仪包括折光仪本体和设置于其上的光源控制电路板、棱镜、至少两个反射镜、CCD图像传感器以及信号处理电路板；光源控制电路板上固定有光源，至少两个反射镜沿折光仪本体的高度方向上左右交错排列在测光仪本体相对的两个侧壁上，反射镜用于将从棱镜出射的光线多次反射后射向CCD图像传感器，光源控制电路板和信号处理电路板之间电连接，信号处理电路板和CCD图像传感器之间电连接。本实用新型高精度在线数字折光仪完全克服了现有技术目视读数误差的影响，实现了一定范围折射率的实时在线测量，并通过光路的设计大大缩小了传感器的尺寸，适用于油品测量、糖分测量、溶液浓度测量等应用。
- 专利类型实用新型
- 申请人北京天健创新仪表有限公司;
- 发明人张旭;任宏刚;樊昕;苏宇刚;
- 地址100193 北京市海淀区东北旺西路8号中关村软件园21号楼启明星辰大厦三层六区
- 申请号CN201120060037.5
- 申请时间2011年03月09日
- 申请公布号CN201955301U
- 申请公布时间2011年08月31日
- 分类号G01N21/43(2006.01)I;
