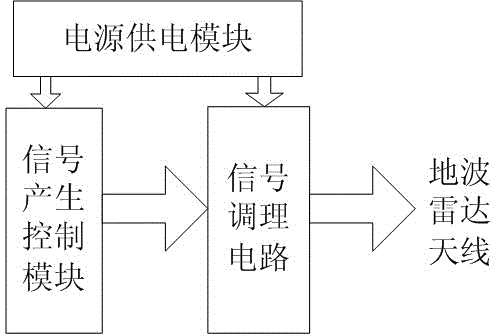

摘要：本实用新型公开了一种地波雷达信号校准源，用于地波雷达天线的校准。该校准源包括信号产生控制模块、电源模块、信号调理电路；所述信号产生控制模块包括微控制器，以及与该微控制器信号连接的数字频率合成器；所述数字频率合成器外接晶体振荡器作为其外部时钟频率源；所述信号调理电路包括顺次信号连接的射频变压器、低通滤波器及天线接口，其中射频变压器的输入端与数字频率合成器的输出端连接；所述电源模块用于向其他部件供电，包括电池及电源管理单元。相比现有技术，本实用新型具有体积小、频率覆盖范围大、使用简单、电池供电、易携带等优点，适用于工程实践中，尤其适用于在野外进行地波雷达校准的情况。
- 专利类型实用新型
- 申请人南京鹏力科技有限公司;
- 发明人王秀涛;孙勇;施春荣;顾冬梅;
- 地址211106 江苏省南京市江宁开发区水阁路长青街
- 申请号CN201020668780.4
- 申请时间2010年12月20日
- 申请公布号CN201909845U
- 申请公布时间2011年07月27日
- 分类号G01S7/40(2006.01)I;
