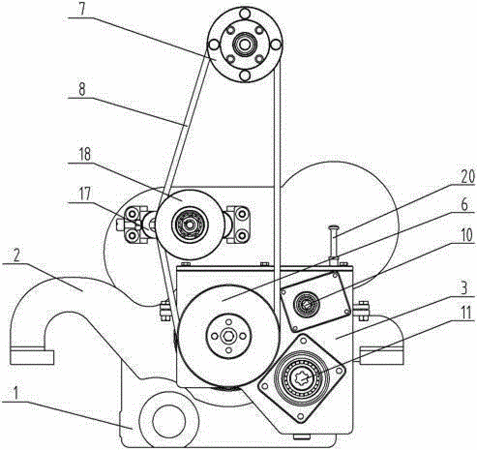

摘要:本实用新型涉及一种履带拖拉机的分动箱,尤其是涉及一种液压转向分动箱总成。其主要是解决现有技术所存在的拖拉机的分动箱总成中,由于皮带轮是装设在前盖板与分动箱之间,需要维修或者更换时要先拆卸前盖板或者分动箱,才能将皮带取出,装卸较为繁杂,生产效率较低等的技术问题。本实用新型包括发动机前轴、定位轴、发动机前盖板、前支架,定位轴与发动机前轴连接,定位轴与第三齿轮联接,第三齿轮与第二齿轮啮合,齿轮将发动机转矩传给二轴,第二齿轮通过第一齿轮将发动机转矩传给一轴,一轴和二轴分别将发动机转矩传给两个齿轮泵,定位轴前端部固定有皮带轮,皮带轮上方设有传动轮,皮带轮与传动轮之间连接有皮带。
- 专利类型实用新型
- 申请人杭州葛高机械有限公司;
- 发明人李书广;王鑫阳;唐琇元;
- 地址311228 浙江省杭州市萧山区新湾街道盛凌路1号
- 申请号CN201020690538.7
- 申请时间2010年12月30日
- 申请公布号CN201907411U
- 申请公布时间2011年07月27日
- 分类号B60K17/344(2006.01)I;F16H37/02(2006.01)I;
