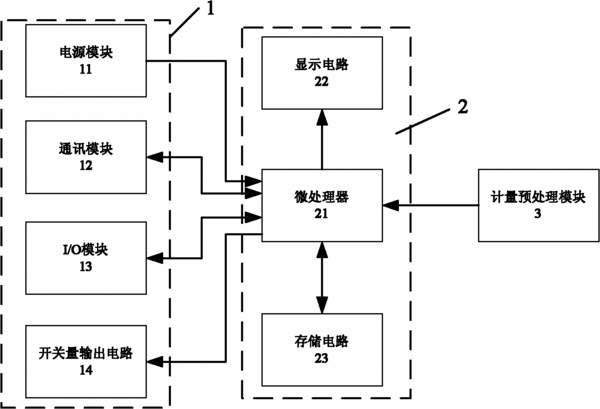

摘要：本实用新型涉及一种用于光伏系统的多功能直流电表，包括外壳、内部组件，所述的内部组件设在外壳内，内部组件包括上电路板、下电路板、显示电路板，所述的上电路板包括电源模块、通讯模块、I/O模块、开关量输出电路，所述的下电路板为计量预处理模块，所述的显示电路板包括微处理器、存储电路、显示电路，所述的微处理器分别与电源模块、通讯模块、I/O模块、开关量输出电路、计量预处理模块、存储电路、显示电路连接。与现有技术相比，本实用新型具有多种功能且功能模块化组合，大大提升了直流电表的性能等优点。
- 专利类型实用新型
- 申请人上海安科瑞电气股份有限公司;
- 发明人李文权;周中;姜龙;徐丹丹;
- 地址201801 上海市嘉定区育绿路253号
- 申请号CN201020656832.6
- 申请时间2010年12月13日
- 申请公布号CN201903584U
- 申请公布时间2011年07月20日
- 分类号G01R22/10(2006.01)I;G01R21/133(2006.01)I;G01R19/00(2006.01)I;
