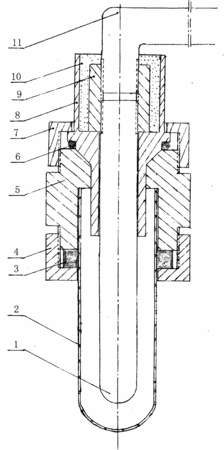

摘要：本实用新型提出一种具备同轴电极对中、电高压绝缘的新型的密封装置，是基于测量绝缘油析气性的测定仪中析气池电极设置要求：外电极(外表镀有银层的玻璃管)与内电极(带有气路通道的不锈钢管)间具有同轴对中、电高压绝缘、气密性的要求。附图为新型密封装置的结构示意图，由于下端真空橡皮密封圈与上端O型密封圈通过上下固定螺栓压紧，保证了放置测试油和内电极的玻璃管有足够气密性；由于固定内电极的下块与导向柱用斜面紧配，保证了金属内电极与玻璃管间的定位和同轴性；由于下块与导向柱都使用聚四氟乙烯等材料加工，保证了高电压下的绝缘性；这一装置将电极电气绝缘性、同轴性与气密性完善地结合，使仪器性能极大提高；本装置同样适合其他应用的密封结构中。
- 专利类型实用新型
- 申请人北京先华科技发展有限责任公司;
- 发明人马书杰;屠聿善;
- 地址100097 北京市海淀区四季青乡曙光花园智业园B座18B
- 申请号CN201020631585.4
- 申请时间2010年11月30日
- 申请公布号CN201903528U
- 申请公布时间2011年07月20日
- 分类号G01N27/26(2006.01)I;G01N27/28(2006.01)I;
