一种新型单侧出光LED灯条液晶显示背光模组

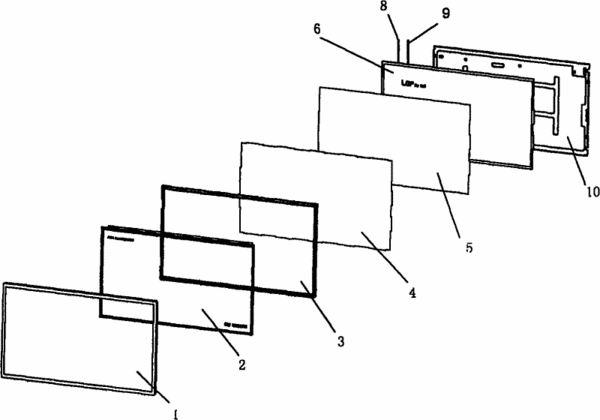

　　摘要：本实用新型涉及一种新型单侧出光LED灯条液晶显示背光模组，包括：五金前框、玻璃、塑胶中框、复合材料光片、下扩散片、导光板、导热胶、LED灯条、五金背板。所述的导热胶贴在LED灯条上；所述的LED灯条贴于五金背板的短边单侧；所述的导光板装于五金背板上；所述的下扩散片装于导光板上；所述的复合材料增光片装于下扩散片上；所述的塑料中框装于下扩散片和复合材料增光片上以配合五金背板固定下扩散片和复合材料增光片；所述的塑料中框支撑并固定装于其上的玻璃；所述的五金前框盖于玻璃上。采用短边单侧出光后，能有效避免发光处亮度不均的问题发生；在相同的光通量下，能大幅降低LED的使用数量；LED数量的减少，间接地降低了LED灯条的不良率；并达到了降低成本的效果。

专利类型实用新型
申请人惠科电子(深圳)有限公司;
发明人丁仁雄;刘亮明;赵学波;谢林海;
地址518000 广东省深圳市宝安区石岩街道水田村民营工业园惠科工业园厂房1、2、3
申请号CN201020595136.9
申请时间2010年11月05日
申请公布号CN201897143U
申请公布时间2011年07月13日
分类号F21S8/00(2006.01)I;F21V17/10(2006.01)I;F21V19/00(2006.01)I;G02F1/13357(2006.01)I;F21Y101/02(2006.01)N;
