具有稳流恒流特性的进气调节阀

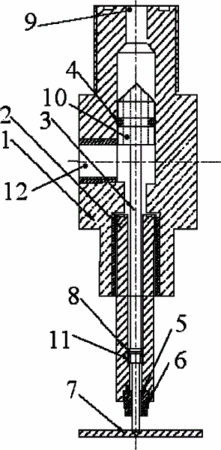

　　摘要：本实用新型提供一种具有稳流恒流特性的进气调节阀，它的阀体内部为空腔，在阀体一侧设有进气口；阀体内的空腔顶部处为斜坡结构，斜坡结构上方为排气口，阀体内的空腔底部处连接阀芯；阀针上部为锥形结构置于阀体内部空腔，阀针中部通过引导螺纹与阀芯内腔螺纹连接，阀针下部延伸出阀芯，与手轮连接。本实用新型是为正弦压力发生腔设计的入口气体调节阀，实现了排气流量的控制和调节而又不至于在气量调节处产生不稳定的气流；减少了正弦压力波形的失真和畸变，使固定容积可变质量正弦压力发生器的质量得到了极大的提高。

专利类型实用新型
申请人北京航天计量测试技术研究所;
发明人张大有;闫磊;朱刚;张东辉;
地址100076 北京市丰台区南大红门路1号
申请号CN201020569897.7
申请时间2010年10月20日
申请公布号CN201875167U
申请公布时间2011年06月22日
分类号F16K1/38(2006.01)I;F16K31/60(2006.01)I;F16K41/04(2006.01)I;F16K1/46(2006.01)I;F16K47/00(2006.01)I;
