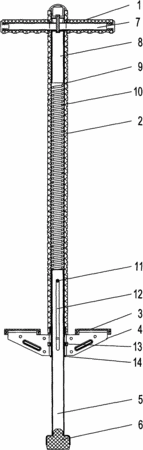

摘要:本实用新型公开了一种单杆娃娃跳,包括手柄管(7)、连接管(8)、主管(9)、弹簧(10)、伸缩管(5)、踏板支架(4),所述主管(9)的上端固定连接在连接管(8)上,主管(9)的下端与踏板支架(4)的上部固定连接,弹簧(10)和伸缩管(5)依次设置在主管(9)内,伸缩管(5)上设有导槽(12),定位销(11)穿过导槽(12)并固定在主管(9)上,踏板支架(4)的下部设有套在伸缩管(5)上的衬套(14),衬套(14)上设有弹性扣(16),踏板支架(4)上设有卡口(13),弹性扣(16)对应卡扣在踏板支架(4)的卡口(13)上。采用本结构后,具有结构简单合理、加工组装方便、使用寿命长、噪音小、安全环保等特点。
- 专利类型实用新型
- 申请人浙江春风健身器材有限公司;
- 发明人朱子容;
- 地址321300 浙江省永康市五金科技工业园科源路999号浙江春风健身器材有限公司
- 申请号CN201020530061.6
- 申请时间2010年09月11日
- 申请公布号CN201855533U
- 申请公布时间2011年06月08日
- 分类号A63B25/00(2006.01)I;
