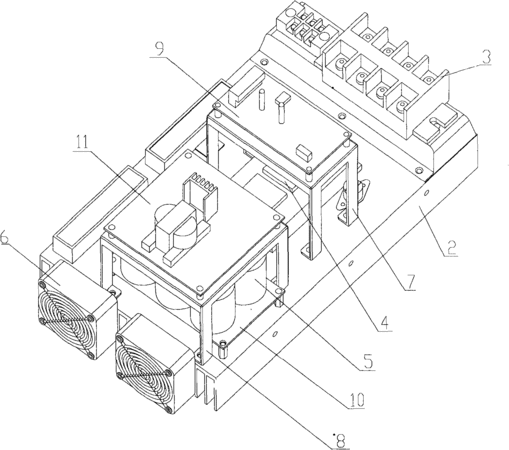

摘要：本实用新型公开了一种大功率制动单元，具有外壳，外壳内安装有散热片、端子、IGBT模块、线路板和电容，散热片设置在外壳内底部，端子安装在散热片上的一端，散热片的另一端端头连接有风扇，散热片上设有第一框形支架和第二框形支架，IGBT模块安装在散热片上的第一框形支架内，第一框形支架顶部安装第一线路板，第二线路板安装在散热片上的第二框形支架内，电容安装在第二线路板上，第二框形支架顶部安装第三线路板。通过对制动单元里IGBT模块加支架保护和风扇，改善了产品的散热性能，防止了制动单元运行过程中IGBT模块爆炸事故的发生，运行安全可靠；同时减小了150-450KW功率段制动单元的体积。
- 专利类型实用新型
- 申请人上海同普电力技术有限公司;
- 发明人李蜜;
- 地址200092 上海市杨浦区赤峰路65号3号楼134室
- 申请号CN201020561115.5
- 申请时间2010年10月14日
- 申请公布号CN201853701U
- 申请公布时间2011年06月01日
- 分类号H01L25/00(2006.01)I;H05K7/20(2006.01)I;H01L23/367(2006.01)I;
