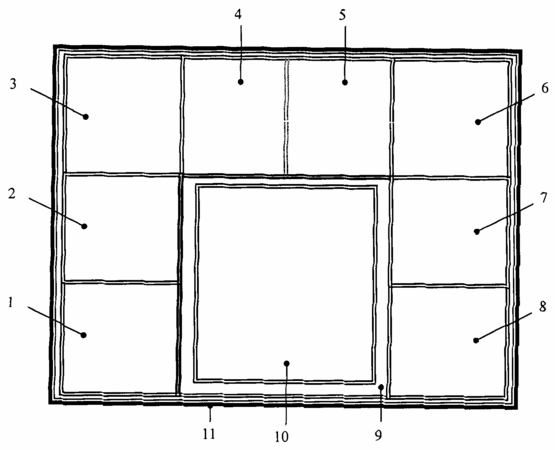

摘要：本实用新型提出的主从式电路示教板包括电工技术的主从式电路示教板和数字电路的主从式电路示教板。示教板由主电路和从电路组成，装配到带金属框架的基板之上。从电路是可拆卸电路，实施不同实验时选择不同的从电路插接到基板上即可。其中：电工技术主从式示教板的主电路功能模块由元件库、电压源电路、数字电压表电路一、数字电流表电路一、数字电压表电路二、数字电流表电路二、电感、测试电路组成。电工技术主从式示教板的从电路由电路示教板一、电路示教板二、电路示教板三组成。数字电路主从式示教板的主电路功能模块由逻辑电平电路一、逻辑电平电路二、脉冲源电路、数码显示电路一、数字电压表、数字电流表、数码显示电路二、测试电路组成。数字电路主从式示教板的从电路由基本门电路与组合逻辑电路板、编码器与译码器电路板、触发器与时序电路板、计数器电路板组成。
- 专利类型实用新型
- 申请人清华大学科教仪器厂;
- 发明人杨兴华;王兆蚨;周一帆;
- 地址100084 北京市海淀区清华大学校内
- 申请号CN201020509261.3
- 申请时间2010年08月30日
- 申请公布号CN201853400U
- 申请公布时间2011年06月01日
- 分类号G09B23/18(2006.01)I;
