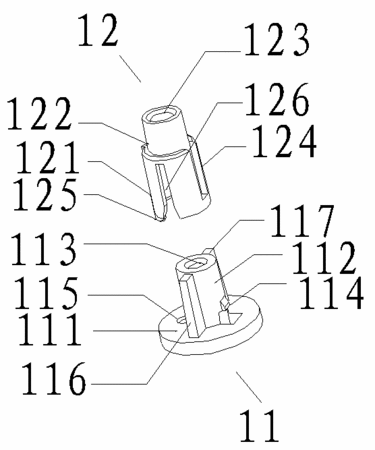

摘要：本实用新型公开了一种电路板卡的间隔柱，包括主体(11)和壳体(12)，所述主体(11)包括以所述屏支架为底面(111)并向上凸出形成的柱状部(112)，所述壳体(12)包括内部形成有用于容纳所述柱状部(112)的空间的大径部(121)和沿轴向形成安装孔(123)的小径部(122)，所述柱状部(112)的侧壁还设有与所述大径部(121)上设置的卡合槽(124)配合的卡合构件(114)，所述大径部(115)上还设有与所述底面(111)上的定位孔(115)配合的定位构件(125)。本实用新型的电路板卡的间隔柱，结构简单、易于实现，适合用于不同规格的电路板卡在同一屏支架上的固定。
- 专利类型实用新型
- 申请人深圳市同方多媒体科技有限公司;
- 发明人黄家兵;
- 地址518058 广东省深圳市南山区科技园北区朗山路同方信息港D栋二楼
- 申请号CN201020260080.1
- 申请时间2010年07月15日
- 申请公布号CN201827213U
- 申请公布时间2011年05月11日
- 分类号F16B37/00(2006.01)I;H04N5/64(2006.01)I;
