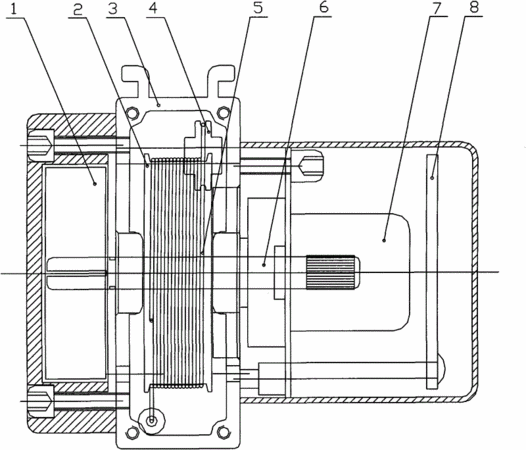

摘要：本实用新型公开了一种线轮补偿式高精度拉绳位移传感器，包括外壳及安装于外壳内的线轮、布线轮、拉绳、弹性回复装置、转轴、电位器和线路板，所述拉绳的尾端固定于线轮最靠边处上，并由布线轮均布后缠绕于其线轮外径上，所述拉绳起始端伸出外壳，所述弹性回复装置的一端与外壳固定连接，另一端与转轴固定连接，所述转轴固定连接于线轮和电位器之间，所述转轴在拉绳的移动牵引下由线轮带动旋转，所述电位器由转轴带动旋转并将拉绳的移动位移转换为电阻信号，或经过线路板转换成电压或电流信号，所述线轮的外径为轴向渐变，该渐变曲线与电位器的误差曲线成正相关性。本实用新型能抵消电位器的部分线性误差，从而具有提高拉绳位移传感器精度的优点。
- 专利类型实用新型
- 申请人东莞市迈恩传感科技有限公司;
- 发明人梅晶;
- 地址523000 广东省东莞市石碣镇四甲村叶永兴街3号
- 申请号CN201020513042.2
- 申请时间2010年08月31日
- 申请公布号CN201811712U
- 申请公布时间2011年04月27日
- 分类号G01B7/04(2006.01)I;
