    LED信号接口HUB多端口转发器板

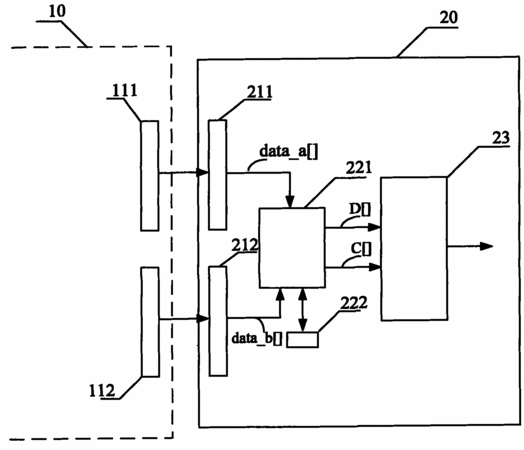

      摘要:本实用新型公开了一种LED信号接口HUB多端口转发器板,要解决的技术问题是无需重复进行HUB板的重新设计,以提高设计效率,降低生产成本。本实用新型采用以下技术方案:一种LED信号接口HUB多端口转发器板,包括LED扫描控制板及HUB板,所述LED扫描控制板与HUB板之间通过设在LED扫描控制板上的两组50P公插座及设在HUB板上对应的两组50P母插座连接,所述HUB板还包括处理器、10P插座和20P插座组,所述LED扫描控制板通过两组50P公插座及两组50P母插座输出数据和控制信号data_a[]和data_b[]到处理器内,所述处理器连接10P插座及20P插座组。与现有技术相比,采用可编程的PLD芯片实现扫描控制板视频数据和控制信号的定位分配,无需重新进行HUB板的重构设计,从而提高了设计效率,降低生产成本。
    • 专利类型实用新型
    • 申请人康佳集团股份有限公司;
    • 发明人魏洵佳;
    • 地址518053 广东省深圳市南山区华侨城
    • 申请号CN201020279381.9
    • 申请时间2010年08月02日
    • 申请公布号CN201796586U
    • 申请公布时间2011年04月13日
    • 分类号G09G3/32(2006.01)I;
