电锯自动推进装置

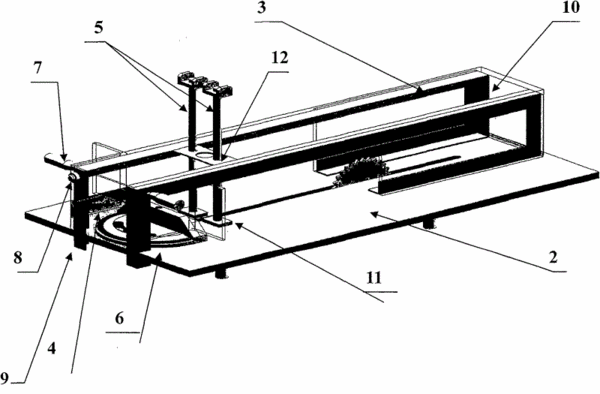

　　摘要：本实用新型是一种能够方便通用技术实践活动中加工材料的电动工具附加装置，在图中，将电锯自动推进装置通过底座滑轨装置1固定在电锯平台13上，载物滑板2可以在底座滑轨装置1上自由水平往复滑动。开始加工材料时，先打开激光发射器开关9，激光发射器4所发射的线性激光束投射在载物滑板2上，把需要加工的材料通过角度定位器6定位在载物滑板2上，调整角度定位器6，使需要加工的材料划线与激光发射器4投射在载物滑板2上的线性激光束重合，放下并转动压物杆5，在压物杆定位装置12的作用下将待加工材料压住，加工者手握把手7，按下点动式拉线开关8，电锯盘开始转动，此时推动载物滑板2，开始加工材料，加工完毕后，松开点动式按钮开关8，电锯盘停止转动，退回载物滑板2，关闭激光发射器4，取下加工好的材料即可。
