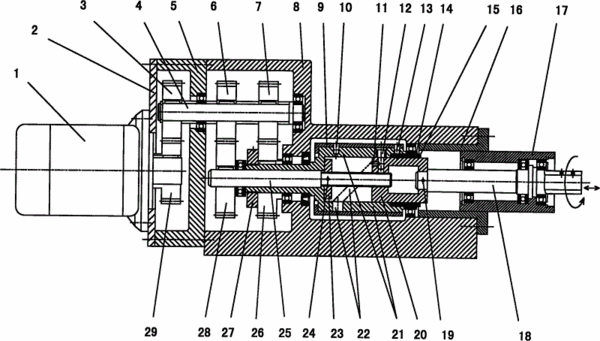

摘要：本实用新型公开了一种用于金属切削设备的刀具驱动装置，包括箱体和支撑在箱体上的前部可安装刀具的主轴，主轴的后部与旋转驱动机构中的动力轴相接，其特征在于：所述的主轴与动力轴之间接有连接体，连接体与动力轴之间为可相对轴向移动的键连接结构，连接体外侧设有滚轮，滚轮与凸轮槽相配，凸轮槽设在凸轮前部的内侧壁上，凸轮后部套装在动力轴外侧并接旋转驱动机构，连接体的外侧与凸轮的内侧相配并可相对轴向移动。工作时，驱动机构不但可带动安装刀具的主轴转动，同时也可使主轴轴向运动，达到刀具既能作旋转运动，又能作进给运动，使整个设备简化，同时也降低了设备的成本，操作容易。
- 专利类型实用新型
- 申请人大连机床集团有限责任公司;
- 发明人张树礼;
- 地址116000 辽宁省大连市双D港辽河东路100号
- 申请号CN201020284557.X
- 申请时间2010年08月09日
- 申请公布号CN201744888U
- 申请公布时间2011年02月16日
- 分类号B23Q5/00(2006.01)I;
