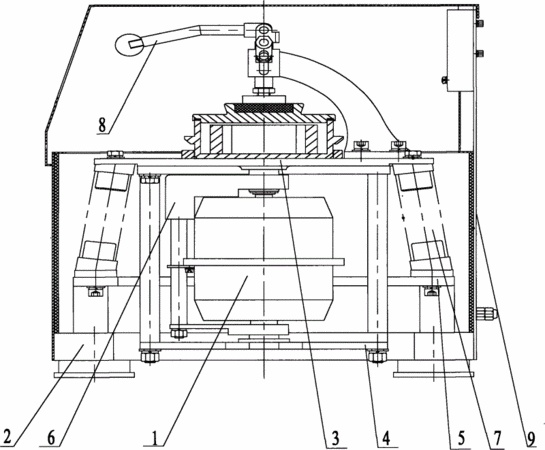

摘要:本实用新型公开一种制样粉碎机,包括:机架、偏心块、激振弹簧、振盘、粉碎装置和机罩,还包括:安装在所述机架底端的底托板;固定在所述振盘和所述底托板之间的外转子电机;所述偏心块固定在所述振盘和所述底托板之间,且所述偏心块与所述外转子电机外壳连接。应用上述技术方案,外转子电机主轴固定在振盘和底托板之间。偏心块固定在振盘和底托板之间,且与电机主轴分离,偏心块的与外转子电机外壳连接固定。由于外转子电机固定在振盘和底托盘之间减少电机工作时左右摇摆,同时偏心块与电机主轴分离,保证电机主轴不受偏心块产生的高速离心力的影响,避免电机主轴受到损伤,进而延长电机的使用寿命。
- 专利类型实用新型
- 申请人长沙开元仪器股份有限公司;
- 发明人罗建文;文胜;龚伟民;
- 地址410100 湖南省长沙市长沙经济技术开发区开元路172号
- 申请号CN201020255225.9
- 申请时间2010年07月06日
- 申请公布号CN201744389U
- 申请公布时间2011年02月16日
- 分类号B02C19/16(2006.01)I;G01N1/28(2006.01)I;
