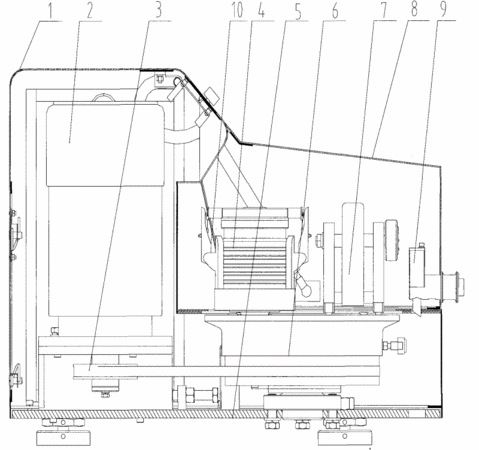

摘要：本实用新型实施例公开了一种行星式球磨粉碎机，包括箱体，箱体中设置有电机和行星盘；和设置在箱体上的箱盖；行星盘包括上动圆盘、下动圆盘、中间盘、固定主轴、被动轴和同步带，上动圆盘和下动圆盘固定连接，且两者之间设置有中间盘；固定主轴依次穿过下动圆盘和中间盘，且分别通过第一轴承和第二轴承与下动圆盘和中间盘连接，固定主轴的固定端外露于下动圆盘；被动轴依次穿过上动圆盘、中间盘和下动圆盘，且分别通过第三轴承和第四轴承与中间盘和下动圆盘进行连接，被动轴的一端外露于上动圆盘；固定主轴和被动轴通过同步带传动连接；下动圆盘与电机的输出端通过皮带传动连接。本实用新型提供的行星式球磨粉碎机降低了装配难度和制造成本。
- 专利类型实用新型
- 申请人长沙开元仪器股份有限公司;
- 发明人罗建文;文胜;周树光;彭开林;
- 地址410100 湖南省长沙市经济技术开发区开元路172号
- 申请号CN201020255123.7
- 申请时间2010年07月06日
- 申请公布号CN201744381U
- 申请公布时间2011年02月16日
- 分类号B02C17/08(2006.01)I;B02C17/24(2006.01)I;
