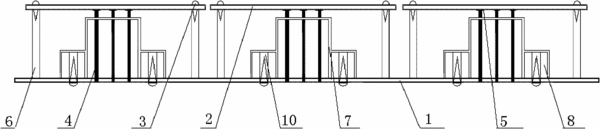

摘要:所述每块电路板模块2底面的同一位置上均设置有与电路板模块2上电路连通的一组插针触点5,所述的实验箱底板1上对应每一组插针触点5均固定有一组弹簧插针4,弹簧插针4的固定端与实验箱底板1上的电路相连接,弹簧插针4的伸缩端顶向电路板模块上的插针触点5。弹簧插针4比供电铜柱6略长,可伸缩,当电路板模块2安装在实验箱底板1上时,弹簧插针4处于压缩状态,与插针触点5紧密接触,将各电路板模块2间的信号进行连接。通过弹簧插针4对各电路板模块2之间的信号连接,避免了现有技术中排线连接方式插针插反导致电路板模块损坏的情况发生。
- 专利类型实用新型
- 申请人武汉凌特电子技术有限公司;
- 发明人沈瑞华;
- 地址430079 湖北省武汉市洪山区卓刀泉南路3-21号
- 申请号CN201020280342.0
- 申请时间2010年08月03日
- 申请公布号CN201741311U
- 申请公布时间2011年02月09日
- 分类号G09B23/18(2006.01)I;
