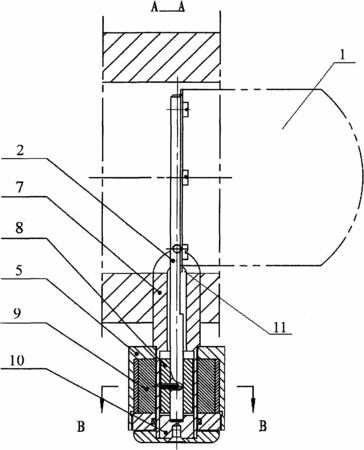

摘要：本实用新型公开了一种磁力传动观察窗挡板机构，其包括：挡板轴，其穿过观察窗上开设的孔安装在观察窗上，挡板轴上部在观察窗内，下部穿过孔并向外延伸出一段；观察窗挡板，安装在挡板轴上部；导向套，安装在挡板轴下部，导向套与孔贴合；手轮，安装在导向套外侧，用于手动操作挡板机构时使用。本实用新型不存在动密封点，整个转动部分全部焊接在真空侧，可以应用于超高真空系统；耐热能力强；不使用轴承定位，对零件的加工精度要求不高，装配简单；不存在密封圈磨损，使用寿命长，磁铁退磁更换只需要拆除外部的手轮，无需检漏，简单方便；机构紧凑，体积小，可以和观察窗做成一体化结构。
- 专利类型实用新型
- 申请人北京北仪创新真空技术有限责任公司;
- 发明人侯荣华;张润芳;李红然;张子强;
- 地址102600 北京市大兴工业开发区前高米店盛坊路北京仪器仪表基地
- 申请号CN201020214194.2
- 申请时间2010年05月25日
- 申请公布号CN201729874U
- 申请公布时间2011年02月02日
- 分类号C23C14/52(2006.01)I;
