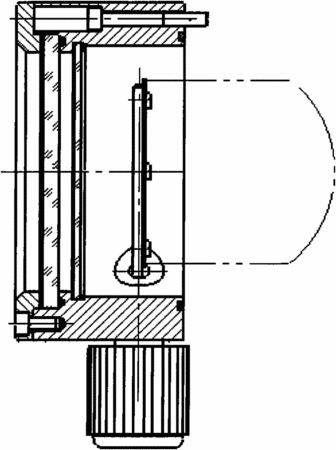

摘要：本实用新型公开了一种整体式观察窗机构，包括观察窗和观察窗挡板，所述观察窗挡板通过挡板轴安装在所述观察窗内部，所述挡板轴穿过所述观察窗上开设的孔与所述观察窗相垂直。本实用新型的整体式观察窗机构占用空间小，真空室所开孔大小相当于观察窗直径；密封点少，整套机构只有观察窗玻璃一处静密封点；不存在动密封点，整个挡板转动部分全部焊接封装在真空侧，利用磁耦合原理，通过旋转磁场驱动挡板转动部分旋转，可以应用于超高真空系统；耐热能力强；无复杂定位零件，对零件的加工精度要求不高，装配简单；不存在密封圈磨损，使用寿命极长，磁铁退磁更换只需要拆除外部的手轮，无需检漏，简单方便。
- 专利类型实用新型
- 申请人北京北仪创新真空技术有限责任公司;
- 发明人安其;崔文博;董玢越;黄芃;
- 地址102600 北京市大兴工业开发区前高米店盛坊路北京仪器仪表基地
- 申请号CN201020214185.3
- 申请时间2010年05月25日
- 申请公布号CN201729873U
- 申请公布时间2011年02月02日
- 分类号C23C14/52(2006.01)I;
