集成式多线圈探头数显钢筋位置检测仪

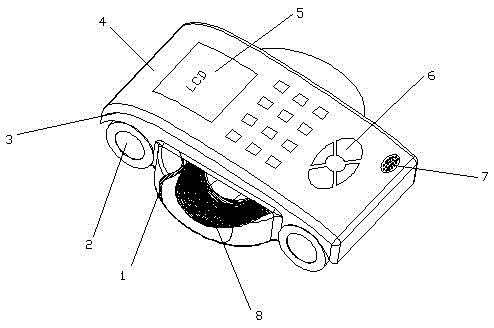

　　摘要：本实用新型涉及一种集成式多线圈探头数显钢筋位置检测仪，该仪器包括电磁感应多线圈探头、扫描测距小车及控制显示器。所述电磁感应多线圈探头设置于扫描测距小车下部，该电磁感应多线圈探头内含4个发射接收线圈，且分布设为两组；扫描测距小车的车轮内设有用于扫描的光电编码器，控制显示器设置于扫描测距小车的上部，控制显示器上盖分別设有液晶显示器、控制按键及蜂鸣器。所述电磁感应多线圈探头分别通过数据采集模块、信号激励模块与微处理器连接；所述微处理器分别与存储模块、扫描测距模块、液晶显示器、键盘、数据传输接口连接；所述数据传输接口分别连接于上位机操作系统及蓝牙便携打印机。其结构紧凑，性能可靠，使用方便，应用效果显著。

专利类型实用新型
申请人天津市津维电子仪表有限公司;
发明人王鹏;
地址300110 天津市南开区咸阳路罗平道6号(南开雅安光电创业园内)
申请号CN201020258108.8
申请时间2010年07月14日
申请公布号CN201724649U
申请公布时间2011年01月26日
分类号G01B7/00(2006.01)I;G01B7/06(2006.01)I;G01B7/12(2006.01)I;G01B7/02(2006.01)I;
