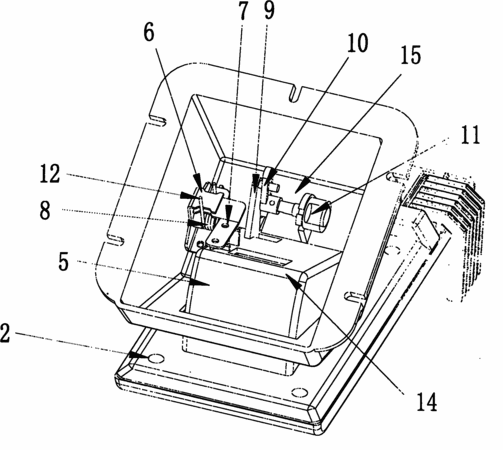

摘要：本实用新型公开了一种滑音踏板。包括踏板盖、踏板座，踏板底座，其特征在于：还包括踏板座旋转块、固定金属件、旋转金属件、压簧、连杆、曲柄轴和电位器，在踏板座下方固定连接有踏板座旋转块，且踏板座旋转块穿过踏板底座侧面板，伸入踏板底座内腔内；在踏板底座内腔壁设有固定金属件，固定金属件上安装有扭簧，旋转金属件一端与踏板座旋转块连接，另一端插入扭簧的两个簧杆之间；在踏板座旋转块下方固定连接有连杆，连杆与曲柄轴的一端连接，曲柄轴的另一端与电位器相连接。本实用新型解决了现有技术中滑音踏板设计不够合理，结构复杂，压簧容易损害失去弹性的问题，提供了一种结构简单，使用方便寿命长的滑音踏板。
- 专利类型实用新型
- 申请人吟飞科技(江苏)有限公司;
- 发明人梁俊伟;黄夕伟;
- 地址213215 江苏省常州市新北区汉江西路101号
- 申请号CN201020220585.5
- 申请时间2010年06月09日
- 申请公布号CN201707902U
- 申请公布时间2011年01月12日
- 分类号G10H1/32(2006.01)I;G10C3/26(2006.01)I;
