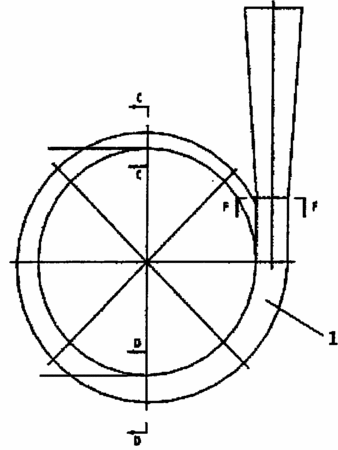

摘要：本实用新型涉及一种切线泵泵体的蜗壳式结构。包括泵体的壳体，其特征在于：泵体的壳体为蜗壳式泵体，泵体的壳体内部的流道断面的面积从泵体的壳体的起点沿液体的流动方向至出口渐增。泵体的壳体内部的流道断面形状从起点的扁平状渐变为出口处的圆形。本实用新型的优点是蜗壳式泵体的出口喉部断面面积大于环形同心壳体出口喉部断面面积，液体可以及时的流出泵体，压力损失较小，即压力较高。由于蜗壳式壳体的断面面积是逐步均匀增大的，流速稳定，液体的流动状态相对问题，这样的话液体的水力损失就较小，从而泵的效率得到提高。当泵的流速较低、流速稳定、流动状态稳定时，泵的运行状态就相对稳定，运行平稳可靠、噪声较低。
- 专利类型实用新型
- 申请人上海连成(集团)有限公司;
- 发明人张锡淼;张培富;张新丰;
- 地址201812 上海市嘉定区江桥曹安公路3616号
- 申请号CN201020032965.6
- 申请时间2010年01月12日
- 申请公布号CN201705730U
- 申请公布时间2011年01月12日
- 分类号F04D29/42(2006.01)I;F04D29/66(2006.01)I;
