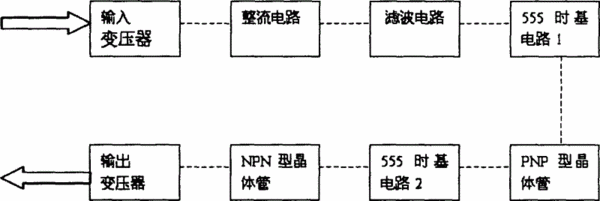

摘要：本实用新型提供一种电子式感应圈，简称电子感应圈，包括：输入变压器、整流电路、滤波电路、555时基电路(1)、PNP型晶体管、555时基电路(2)、NPN型晶体管和输出变压器，各部件顺次连接。各构成单元如下进行工作：将输入电压通过输入变压器形成交流电压，经整流电路进行整流且由滤波电路进行滤波而形成直流电压，由555时基电路(1)形成占空比可变的第一方波电压，通过第一方波电压控制PNP型晶体管以控制输出电流，由555时基电路(2)形成占空比可变的第二方波电压，通过第二方波电压控制NPN型晶体管以控制输出变压器，由输出变压器形成高压输出。
- 专利类型实用新型
- 申请人北京日月星云科技发展有限公司;
- 发明人朱国平;郭汉兴;
- 地址100049 北京市石景山区老山东里首钢机电办公楼七层
- 申请号CN200920278190.8
- 申请时间2009年12月18日
- 申请公布号CN201699594U
- 申请公布时间2011年01月05日
- 分类号H02M5/44(2006.01)I;H02M5/458(2006.01)I;G09B23/18(2006.01)I;
