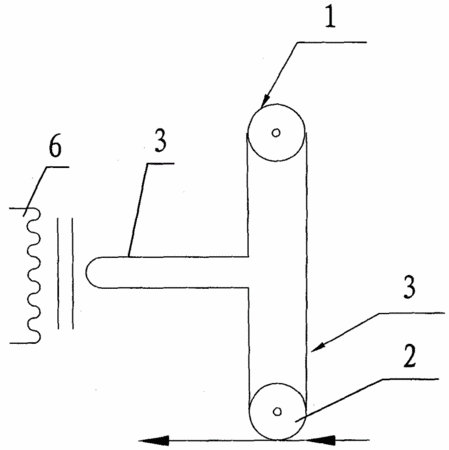

摘要：本实用新型公开了一种细线材感应加热装置，它由匹配变压器构成，所述匹配变压器的原级线圈连接高频电源，匹配变压器的次级线圈I依次缠绕在导向轮和金属轮上。采用上述技术方案的本实用新型，是一种在线材内部产生纵向和横向两种磁场共同作用的复合磁场感应加热装置。它通过高频电流加热和感应器在线材内部产生高频感生电流，然后利用该高频感生电流进行加热，从而使得高频电流加热细线材时加热均匀，并且可提高加热温度，从而提高了加热效率。本实用新型加热效率高，能耗低，感应器的漏磁通大幅度减少。试验测试数据证明，此种加热方式线材的运动轨迹为直线运动，适合于￠2.5-￠6直径的线材加热。
- 专利类型实用新型
- 申请人郑州科创电子有限公司;郑州市科融系统工程有限公司;
- 发明人高俊山;汪献忠;吴水江;
- 地址450006 河南省郑州市航海西路1号
- 申请号CN201020182639.3
- 申请时间2010年05月07日
- 申请公布号CN201690634U
- 申请公布时间2010年12月29日
- 分类号H05B6/10(2006.01)I;H05B6/36(2006.01)I;C21D9/60(2006.01)I;
