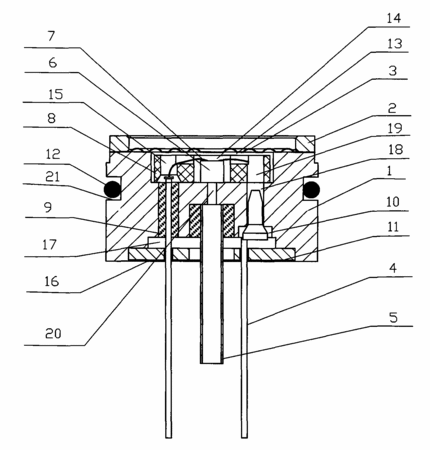

摘要：新型高稳定压力传感器，壳体上端部制有的腔体内置有陶瓷垫，陶瓷垫中间制有放置芯片的小腔体，小腔体两侧对称制有供金丝穿过的小孔，金丝一端与芯片连接，陶瓷垫端部制有油孔I，腔体上端面置有被压圈抵紧在腔体上端部的膜片，压圈、膜片和腔体的上端面固定连接为一体；在壳体下端部制有放置厚膜电路的大沉孔，大沉孔上端制有小沉孔，小沉孔一侧制有油孔II且油孔II与油孔I相通，销钉与油孔II密封配合，正对应小腔体的下部制有与导气管相连接的通气孔，导气管一端被密封在壳体内，另一端伸出壳体的外侧，腔体的下端面和厚膜电路上均制有与小孔相对应的通孔，引线一端与金丝另一端连接，中间被密封在壳体和厚膜电路上，另一端伸出壳体外侧。
- 专利类型实用新型
- 申请人麦克传感器有限公司;
- 发明人崔卫;王刚;冯琳平;程福社;
- 地址721006 陕西省宝鸡市高新区英达路18号
- 申请号CN201020182379.X
- 申请时间2010年04月29日
- 申请公布号CN201673008U
- 申请公布时间2010年12月15日
- 分类号G01L19/00(2006.01)I;
