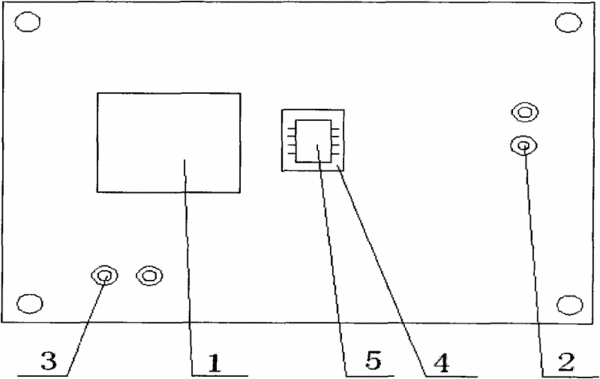

摘要：带保护芯片的实验箱电路板，包括集成芯片(1)、输入测试点(2)和输出测试点(3)，所述输入测试点(2)或输出测试点(3)与集成芯片之间连接设置有插脚座(4)，插脚座(4)上插有保护芯片(5)。即使学生实验操作中错误操作而造成电路损坏，也只会损坏保护芯片(5)，保护了集成芯片(1)，减少了浪费。保护芯片(5)为DIP封装芯片，通过配套的插脚座(4)固定在实验箱电路板上，损坏时只需拔下保护芯片(5)进行更换即可，简单方便。
- 专利类型实用新型
- 申请人武汉凌特电子技术有限公司;
- 发明人沈瑞华;姚庆;
- 地址430079 湖北省武汉市洪山区卓刀泉南路3-21号
- 申请号CN201020163490.4
- 申请时间2010年04月14日
- 申请公布号CN201662918U
- 申请公布时间2010年12月01日
- 分类号G09B23/18(2006.01)I;
